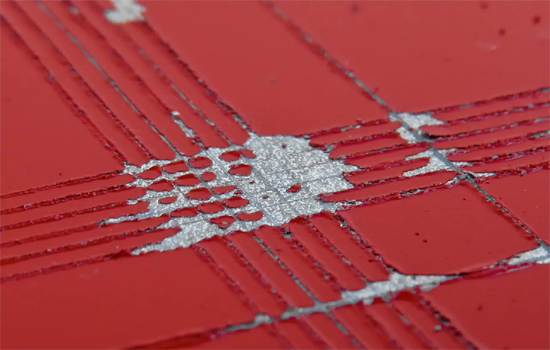

一、附著力的定義與重要性
依據(jù)GB/T 5206-2015 / ISO 4618:2014《色漆和清漆 術(shù)語和定義》2.7條，附著力 (adhesion) 指在固體表面與另一種材料界面間，通過分子作用力產(chǎn)生的附著現(xiàn)象。涂膜與底材間的結(jié)合源于多種作用：機(jī)械咬合、物理吸附、氫鍵或化學(xué)鍵形成、分子間擴(kuò)散等。這些作用產(chǎn)生的粘接力共同構(gòu)成了涂膜對(duì)底材的總附著力。

附著力是涂膜實(shí)現(xiàn)防護(hù)、裝飾及特殊功能的基礎(chǔ)要素。即使涂膜自身物理化學(xué)性能優(yōu)異，若無法牢固粘附于底材或底涂層，其實(shí)際價(jià)值將大幅降低，這體現(xiàn)了附著力在涂膜性能中的關(guān)鍵性。

當(dāng)漆膜附著力不足時(shí)，可通過底材打磨、降低施工粘度、提高施工溫度或烘干等工藝手段，增強(qiáng)機(jī)械結(jié)合與擴(kuò)散作用以提升附著力。此外，在涂料體系中引入附著力促進(jìn)劑，是提升附著力的常用手段之一。

二、附著力促進(jìn)劑的作用模式與機(jī)理
附著力促進(jìn)劑主要通過以下四種模式發(fā)揮作用：

1. 對(duì)涂膜和底材均采用化學(xué)錨定；

2. 對(duì)涂膜化學(xué)錨定，對(duì)底材物理纏繞；

3. 對(duì)涂膜物理纏繞，對(duì)底材化學(xué)錨定；

4. 對(duì)涂膜和底材均采用物理纏繞。

其功能與作用機(jī)理如下：

• 增強(qiáng)機(jī)械結(jié)合力： 改善涂料對(duì)底材的滲透與潤(rùn)濕性，促使涂料充分滲入基材的孔隙與縫隙，固化后形成眾多微小的機(jī)械錨固點(diǎn)，強(qiáng)化附著力。

• 提升范德華力： 理論計(jì)算表明，當(dāng)兩平面間距為1 nm時(shí)，范德華力可達(dá)9.81~98.1 MPa。通過優(yōu)化涂料對(duì)基材的潤(rùn)濕，使其在固化前更充分地貼近基材表面，從而增強(qiáng)范德華力，終提升附著力。

• 提供反應(yīng)基團(tuán)促成鍵合： 氫鍵和化學(xué)鍵的強(qiáng)度遠(yuǎn)超范德華力。樹脂類或偶聯(lián)劑類附著力促進(jìn)劑，通過提供氨基、羥基、羧基等活性基團(tuán)，可與基材表面的氧原子或羥基形成氫鍵或化學(xué)鍵，改善結(jié)合。

• 促進(jìn)擴(kuò)散作用： 針對(duì)高分子基材，采用強(qiáng)溶劑類或氯化聚烯烴樹脂類附著力促進(jìn)劑，可促進(jìn)涂料分子與基材分子的相互擴(kuò)散與溶解，減弱界面效應(yīng)，增強(qiáng)附著力。 (原“模糊乃至界面”修改為“減弱界面效應(yīng)”)

三、常見附著力促進(jìn)劑分類

1. 有機(jī)高分子類： 通常含有羥基、羧基、磷酸酯基等基材錨固基團(tuán)。部分品種兼具高分子長(zhǎng)鏈結(jié)構(gòu)，可提升漆膜柔韌性，協(xié)同增強(qiáng)附著力。

2. 硅烷偶聯(lián)劑類： 添加后，硅烷分子向涂料/基材界面遷移。在界面水分作用下，硅烷水解生成硅醇基。這些硅醇基一方面與基材表面羥基形成氫鍵或Si-O-M（M 指代基材）共價(jià)鍵；另一方面，硅烷分子間硅醇基相互縮合，形成網(wǎng)狀結(jié)構(gòu)覆蓋層。

四、附著力促進(jìn)劑選型考量因素
選擇時(shí)需綜合考慮：

• 與涂料體系的相容性

• 儲(chǔ)存穩(wěn)定性

• 對(duì)涂料基本物化性能的影響

• 底材表面處理狀態(tài)

• 與其他原材料的協(xié)同性，以優(yōu)化整體配方性能
